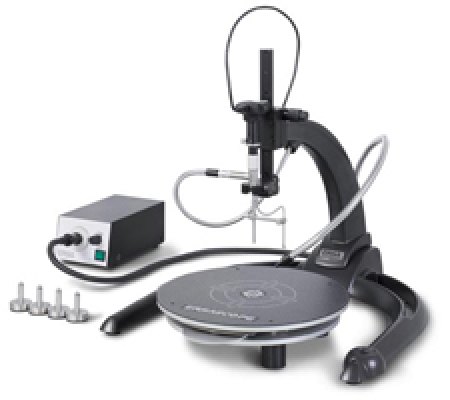

ERSA Inspektionssystem ERSASCOPE 1 Original Plus

Das ERSASCOPE 1 ist ein kostengünstiges, effektives und optisches Inspektionssystem zur Inspektion von BGAs sowie verdeckter, innenliegender Lötstellen an SMD- und konventionellen Bauteilen, gemäß der neuen IPC-Inspektionsstandards (siehe IPC-7095B).

Die Optik des ERSASCOPE 1 ist ein speziell konstruiertes Endoskop mit integriertem Lichtleitsystem, Fokussierring und einstellbarem Gegenlicht mit einer Auflagefläche von 1.5 x 4.5 mm, einer bis zu 400-fachen Vergrößerung und einer typischen Spalthöhe von ca. 300 µm.

Die neue USB 2.0-Kamera des ERSASCOPE 1 mit CMOS-Technologie sorgt für optimale Lichtempfindlichkeit und Auflösung.

Zwei Lichtquellen am Optikenträger sowie eine flexible Schwanenhals-Lichtquelle gewährleisten sowohl auf der Leiterplattenoberfläche als auch unter dem Bauteil eine hervorragende Ausleuchtung. Durch die mechanische Verbindung des Gegenlichts mit dem Optikenträger ergibt sich eine gleichmäßige Ausleuchtung, wenn die Optik am Bauteil entlang gefahren wird und ermöglicht die schnellste BGA-Inspektion.
Die Halogenlichtquelle wurde für die industrielle ERSASCOPE-Endoskopie entwickelt. Die stufenlose Dimmung von 0 bis 100 % sorgt für eine optimale Lichtregulierung bei der Inspektion verdeckter Lötstellen von BGA-Bauteilen.

Die Inspektionssoftware zur Bildverarbeitung & Dokumentation, ERSA ImageDoc Basic, ist im Lieferumfang des ERSASCOPE 1 enthalten (siehe Tabelle).

 Dieser Artikel wird extra für Sie bestellt

Artikeldatenblatt drucken
Art.Nr.:	0VSSC070P
Lieferzeit:	Auf Anfrage
