ERSA Inspektionssystem ERSASCOPE 1

ERSA Inspektionssystem ERSASCOPE 1

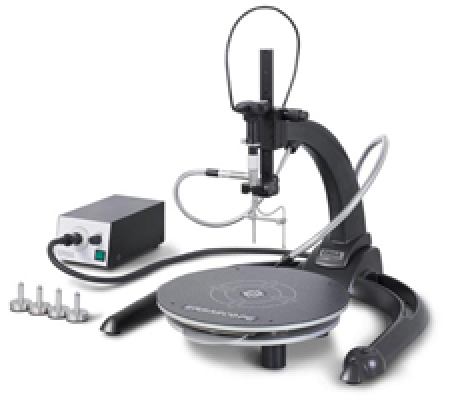

Das ERSASCOPE 1 ist ein kostengünstiges, effektives und optisches Inspektionssystem zur Inspektion von BGAs sowie verdeckter, innenliegender Lötstellen an SMD- und konventionellen Bauteilen, gemäß der neuen IPC-Inspektionsstandards (siehe IPC-7095B).

Die Optik des ERSASCOPE 1 ist ein speziell konstruiertes Endoskop mit integriertem Lichtleitsystem, Fokussierring und einstellbarem Gegenlicht mit einer Auflagefläche von 1.5 x 4.5 mm, einer bis zu 400-fachen Vergrößerung und einer typischen Spalthöhe von ca. 300 µm.

Die neue USB 2.0-Kamera des ERSASCOPE 1 mit CMOS-Technologie sorgt für optimale Lichtempfindlichkeit und Auflösung.

Zwei Lichtquellen am Optikenträger sowie eine flexible Schwanenhals-Lichtquelle gewährleisten sowohl auf der Leiterplattenoberfläche als auch unter dem Bauteil eine hervorragende Ausleuchtung. Durch die mechanische Verbindung des Gegenlichts mit dem Optikenträger ergibt sich eine gleichmäßige Ausleuchtung, wenn die Optik am Bauteil entlang gefahren wird und ermöglicht die schnellste BGA-Inspektion.
Die Halogenlichtquelle wurde für die industrielle ERSASCOPE-Endoskopie entwickelt. Die stufenlose Dimmung von 0 bis 100 % sorgt für eine optimale Lichtregulierung bei der Inspektion verdeckter Lötstellen von BGA-Bauteilen.

Die Inspektionssoftware zur Bildverarbeitung & Dokumentation, ERSA ImageDoc Basic, ist im Lieferumfang des ERSASCOPE 1 enthalten (siehe Tabelle).

Preis auf Anfrage
 Dieser Artikel wird extra für Sie bestellt

Artikeldatenblatt drucken
Art.Nr.: 0VSSC070
Lieferzeit: Auf Anfrage

Kamera WVGA-Digitalkamera mit CMOS-Technologie
Weißabgleich manuell oder automatisch
Optik Hochauflösende 90° BGA-Optik mit bis zu 400-facher Vergrößerung
Spalthöhe ca. 300 µm
Lichtquelle einstellbare Halogenlichquelle mit langlebigen Leuchtmittel
Lichtmanagement Zwei Lichtquellen am Objektträger und zusätzlich eine flexible Schwanenhalslichtquelle
Stativ / Tisch Stativ und Inspektionstisch mit sechs Bewegungsachsen für Optik und Leiterplatte
Schnittstelle USB 2.0 / Plug & Play
Software Image Doc Basic 1.3 mit folgenden Funktionen:
- Live- & Standbildfenster zur Dokumentation und Kontrolle
- Referenzbilder
- Bilddatenbank mit Beispielen guter und schlechter Lötergebnisse als Referenz
- Basis-Problem-/Lösungsdatenbank von ERSA, dem Fraunhofer Institut und der Industrie
- Messungen und automatische Messkontrollfunktion / Kalibrierung
- Bildbearbeitung und -beschriftung
- Basis Berichtsmodul / E-Mail Versand
