• ERSA Inspektionssystem ERSASCOPE 2 •  Art.-Nr.: 0VSSC600

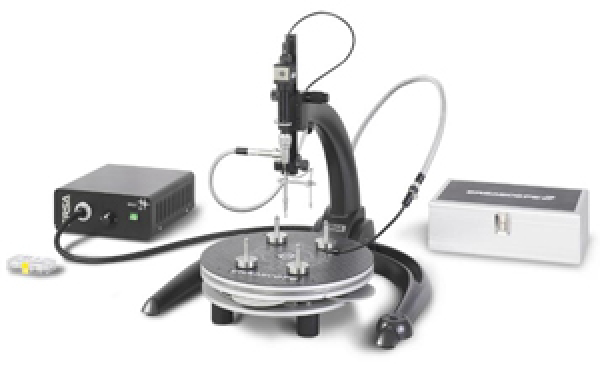

ERSA Inspektionssystem ERSASCOPE 2

Zur Zeit ist das ERSASCOPE 2 das EINZIGE Inspektionssystem weltweit mit austauschbaren Optiken zur Inspektion von Flip-Chips, CSPs, BGAs und 0201-Chips.

Der Optikenträger ist ein hochmodernes Endoskop mit drei schnell auswechselbaren Optiken, die sich durch eine hohe Auflösung auszeichnen. Jede Komponente bietet einen echten Mehrwert:
- Faseroptik für Front- und Gegenlicht mit mechanischer Irisblende, einstellbar von 0 - 100 %
- Schwenk- und feststellbares Gegenlicht
- Anschluss für die 3 Inspektionsoptiken
- Fokussierring mit Maßstab
- Schnittstelle für Lichtleitkabel

90°-BGA-Optik
Die BGA-Optik blickt in einem 90°-Inspektionswinkel unter das Bauteil bei einer Auflagefläche von nur 3 x 6 mm. Diese Optik kann in einer Spalthöhe unter dem Bauteil von ca. 300 µm problemlos bei einer 425-fachen Vergrößerung inspizieren. Der digitale Zoom ermöglicht auch die Inspektion innenliegender Lötstellen eines BGA's.

90°-Flip-Chip-Optik
Ausgestattet mit der kleinsten Auflagefläche von 0,60 x 4,00 mm wurde die Flip-Chip-Optik speziell für den Einsatz auf dicht bestückten Leiterplatten konzipiert. Die Bildablenkungshöhe dieser Optik ist so gering, dass kleinste Spalthöhen (30 µm) unter dem Bauteil mit einer 700-fachen Vergrößerung inspiziert werden können. Der notwendige Inspektion der oberen Lötstellen von Flip-Chip-Bauteilen ist jetzt durch diese einzigartige Technologie möglich!

0°-Optik
Die Weitwinkeloptik zur Aufsichtsinspektion arbeitet wie ein Mikroskop. Der Glasfaserlichtleiter sorgt für optimale Ausleuchtung. Kontrastreiche Aufsichtsinspektion und die Inspektion von Durchkontaktierungen sind bei bis zu 250-facher Vergrößerung möglich.

Hervorragendes Lichtmanagement
Die MHLS Metall-Halid-Lichtquelle des ERSASCOPE 2 liefert ein klares und helles Weißlicht. Über die mechanische Irisblende der MHLS-Lichtquelle wird die die Lichtmenge geregelt, ohne dabei Lichttemperatur oder -farbe beim Dimmen zu ändern. Weiterhin verfügen alle Lichtleitkabel über eine mechanische Irisblende. Zwei mechanische Irisblenden am Optikenträger ermöglichen eine individuelle und separate stufenlose Dimmung von Front- und Gegenlicht von 0 - 100 %. Ein neu konstruierter Faserlichtpinsel gehört ebenfalls zur Standardausstattung. Dieser neue Lichtpinsel besteht aus einzelnen Fasern (0,050 mm Durchmesser), die unter die meisten Area-Array-Packages reichen, und deren Licht mechanisch gedimmt werden kann, um das Arbeitsfeld während der Inspektion optimal auszuleuchten.

Hochauflösende USB 2.0-Kamera
Zusätzlich zu einem optimalen Lichtmanagement benötigt man für eine gute Bildqualität neben Präzisionsoptiken auch eine hochwertige Kameratechnik. Die hochauflösende und äußerst lichtempfindliche USB 2.0-Kamera mit 1,3 Megapixeln liefert gestochen scharfe und kontrastreiche Bilder. Selbst kleinste Details werden sichtbar, können digital vergrößert und anschließend zur Qualitätssicherung verwendet werden.

ERSASCOPE-Stativ & Inspektionstisch Verglichen mit den derzeit auf dem Markt befindlichen Wettbewerbssystemen ermöglichen ERSASCOPE-Stativ und Inspektionstisch eine äußerst genaue BGA-Inspektion bei kürzesten Zykluszeiten. Mit insgesamt 7 Bewegungsachsen zur Positionierung der ERSASCOPE-Optik wird größtmögliche Flexibilität gewährleistet: unbegrenzte Rotation der Kamera mit 90°-Rasterung sowie unbegrenzte Rotation des Inspektionstisches, stufenlose Neigung der Optik zwischen +/-90° mit 0°-Verriegelung, x-, y- und z-Achsenverstellung im Mikrometerbereich.

 Dieser Artikel wird extra für Sie bestellt

Artikeldatenblatt drucken
Art.Nr.:	0VSSC600
Lieferzeit:	Auf Anfrage
