• ERSA Präzisions-Platziersystem PL550 •  Art.-Nr.: 0PL550A

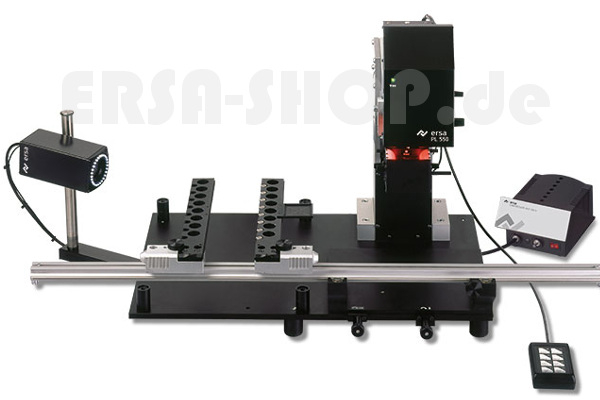

ERSA Präzisions-Platziersystem PL550

Das PL-550-Modul ist ein bewährtes Präzisions-Platziersystem, das ein sehr großes Bauteilspektrum verarbeiten kann. Ein druckgesteuerter Bestückkopf setzt das Bauteil mit der gleichen Kraft (1,5 N) ab wie ein In-line Pick-&-Place-Automat. Diese automatische Bauteilplatzierung gewährleistet sichere und präzise Ergebnisse.

Die hochauflösende Motorzoomkamera erlaubt bei einer Vergrößerung von bis zu 72 x eine hochgenaue Ausrichtung der Bauteilanschlüsse zu den Landeflächen. Die hervorragende Bildqualität wird durch eine kontraststarke, getrennt regelbare, zweifarbige LED-Rundumbeleuchtung unterstützt.

Das RPC-Modul ist am IR-550-Modul montiert und verfügt über eine neue, hochwertige Motorzoomkamera (bis zu 72-fache Vergrößerung), ein regelbares LED-Ringbeleuchtungssystem sowie einen stabilen, verschiebbaren Ständer, um den Rework-Prozess in Echtzeit visualisieren zu können. Der Reflow-Prozess kann unter verschiedenen Winkeln und hoher Vergrößerung selbst bei kleinsten Bauteilen sicher beobachtet werden.
PL550 Präzisions-Platziermodul:
- Platziergenauigkeit +- 10µm
- Hochpräziser X-/Y- Leiterplattentisch
- automatisch schaltender Vakuum ""Pick-n-Place"" Mechanismus"
(1,5 N Absetzkraft)
- zweifarbige, getrennt regelbare LED-Lichtquellen
- ergonomisches Einstellen wichtiger Gerätefunktionen über externe Tastatur
- zuschaltbare Vakuumpipette ""VAC-Pen"" zur sicheren Bauteilhandhabung,
inkl. Halterung
- automatisch zuschaltende Reflow-Prozess-Kamera mit regelbarem
LED Ringlicht und 72-fach Motor-Zoomkamera

 Dieser Artikel wird extra für Sie bestellt

Artikeldatenblatt drucken
Art.Nr.:	0PL550A
Lieferzeit:	Auf Anfrage
