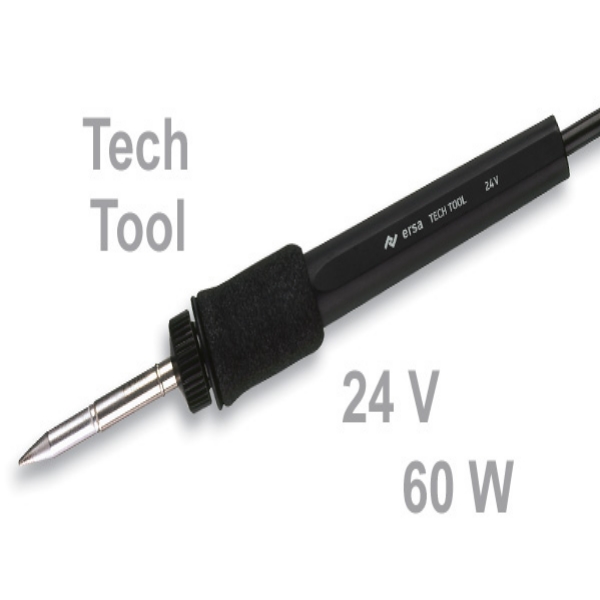

ERSA Lötkolben Tech-Tool
Ersa Lötkolben Tech Tool - 0640ADJ - Highlights
- optimierter Leistungslötkolben mit Silberkernspitzen
- reduzierter Abstand Griff-Spitze für eine "ruhige Hand"
- kurze Anheizzeit - ca. 12 s auf 280 °C
- werzeugfreies Spitzenwechseln
- großes Spitzenprogramm
- ESD-sichere Ausführung
| Technische Daten | |
| Lötwerkzeug | 0640ADJ |
| Benennung | Tech Tool |
| Nennspannung | 24 V |
| Nennleistung (280°C) Nennleistung (350°C) |
70 Watt 60 Watt |
| Anheizleistung | 130 Watt. |
| Anheizzeit (280°C) | ca. 12 s (Spitzenabhängig) |
| Antistatisch | Ja |
| Kolbengewicht | ca. 200 gr.Handstück incl. Kabel ca. 50 gr. Handstück |
| Zuleitung | 1,2 m hochflexibel und hitzebeständig |
| Lötspitzentyp (Kolben) | 0612ADLF |
| passende Lötspitzenserie | 0612 |
| passende Kolbenablage | Ablageständer 0A42 |
Ersa Lötstation DIGITAL 2000 A
Die Ersa DIGITAL 2000 A ist eine mikroprozessorgeregelte Lötstation der Spitzenklasse, die sich durch Flexibilität und Multifunktionalität auszeichnet. Sie ist nach MIL-SPEC/ESAStandard antistatisch ausgeführt und für den industriellen Einsatz mit hohem Qualitätsanspruch sowie den Reparatur und Laborbereich konzipiert.Das Gerät kann alternativ mit unterschiedlichen Löt-/Entlötwerkzeugen betrieben werden. Neben den Universallötkolben POWER TOOL und TECH TOOL können der Feinlötkolben MICRO TOOL und die Entlötpinzette CHIP TOOL angeschlossen werden. Die Werkzeuge werden beim Einstecken automatisch erkannt und das Regelverhalten entsprechend angepasst.
Die Löt- bzw. Entlötspitzen sind hochohmig mit der frontseitig angeordneten Potenzialausgleichsbuchse verbunden. Über nur drei Tasten und einfache Menüführung können die gewünschten Temperaturen, die Temperatureinheit °C/°F, die Stand-by-Zeit 0 bis 60 Minuten eingestellt werden. Ebenso lassen sich die Tip-Offset- und die Kalibrierfunktion sowie eine Verriegelung über ein dreistelliges Passwort und weitere Funktionen konfigurieren.
Mit Hilfe der Kalibrierfunktion wird die tatsächliche Lötspitzentemperatur mit der am LED-Display angezeigten Temperatur exakt in Übereinstimmung gebracht. Hierzu benötigt man ein geeignetes Lötspitzen-Temperaturmessgerät, z. B. Ersa DTM-Serie.
Die Temperaturregelung der Lötstation Ersa DIGITAL 2000 A erfolgt durch einen digitalen PID-Algorithmus. Dieser ist auf eine sehr genaue und schnelle Temperaturregelung optimiert. Alle anschließbaren Löt- und Entlötgeräte besitzen durch die im Inneren der Spitzen angeordneten PTC-Heizelemente enorme Leistungsreserven.
Bei einer Spitzentemperatur von 280 °C liegt sie z. B.
- beim POWER TOOL bei 105 W
- beim TECH TOOL bei 70 W
- beim MICRO TOOL bei 30 W
- beim CHIP TOOL bei 2 x 30 W
Ersa Lötstation DIGITAL 2000 - Die Lötwerkzeuge
Heiztechnologie
Das Haus ERSA war Schrittmacher bei der Einführung von keramischen PTC-Heiz-elementen für moderne Lötgeräte.Unsere langjährige Erfahrung zeigt, dass sie eine vielfach höhere Lebenserwartung besitzen als gewickelte Standard-Heizelmente. Durch die hohe Anheizleistung erreichen die Lötgeräte sehr schnell ihre Betriebstemperatur. Hohe Leistungsreserven wirken sich äußerst positiv auf die Temperaturkonstanz aus.
Innenbeheizung von Lötspitzen
Auch im Hinblick moderner Lötkolbenkon-struktion ist ERSA wegweisend. Die Innenbeheizung von Lötspitzen wird seit vielen Jahren favorisiert. Sie garantiert einen hohen wärmetechni-schen Wirkungsgrad und größtmögliche Einsatzbandbreite der Lötgeräte.
Regelungstechnologie
RESISTRONIC-Regelung
Bei feinen Lötwerkzeugen für die SMD-Technik ist die ERSA RESISTRONIC-Temperaturregelung unschlagbar, da die Heizelemente gleichzeitig eine Temperatursensorfunktion besitzen. Ein schlanker Aufbau und stabile Temperaturverhältnisse sind damit gewährleistet.
Die ERSA SENSOTRONIC-Temperaturregelung mit genauester Temperaturmessung durch Thermoelemente nahe der Lötbahn, dort wo die Lötspitze die Wärme auf die Lötstelle überträgt, ist bei ERSA seit vier Jahrzehnten Standard. Dieses System garantiert schnellsten Wärmenachschub und hohe Temperaturkonstanz über die gesamte Lebensdauer.
Mit Veröffentlichung der Richtlinien 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) und 2002/95/EG zur Beschränkung der Verwendung be-stimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (ROHS) am 13. Februar 2003 im Amtsblatt der EU, steht der Termin für die Stoffverbote fest.
Ab dem 1.7.2006 sind die Elemente Blei, Quecksilber, Cadmium, sechswertiges Chrom, polybromierte Biphenyle (PBB) und Diphenylether (PBDE) verboten, und dürfen ab dem Stichtag als Bestandteil elektrischer oder elektronischer Geräte und Baugruppen nicht mehr in Verkehr gebracht werden.
Für die Elektronikfertigung bedeutet dies in vielen Fällen den Abschied von den bekannten Weichloten auf Basis von Zinn und Blei. Diese Entscheidung hat sehr weit-reichende Folgen und beschränkt sich nicht allein auf die bleifreie Löttechnik, sondern betrifft alle, die in welcher Form auch immer, an der Fertigung eines elektrischen oder elektronischen Gerätes beteiligt sind.
Die Heiztechnologie der ERSA Lötstationen ist den Erfordernissen des bleifreien Prozesses angepasst. Die präzise Messung der Temperatur an der Lötspitze und das Mikroprozessor geregelte Heizverhalten garantieren in Zukunft sicheres bleifreies Löten bei vergleichbar niedrigen Temperaturen. Dabei stellt die hohe Leistung der ERSA Lötstationen ein hervorragendes Nachheizverhalten sicher. Auch massereiche bleifreie Anwendungen können problemlos bearbeitet werden.
Grundlegend sind beim erfolgreichen bleifreien Handlöten drei Eigenschaften entscheidend:
1. Die Geschwindigkeit der Wärmeübertragung.
2. Gutes Nachheizverhalten ist unerlässlich für die Lötbarkeit.
3. Rückstandsfreies Handlöten erfordert eine stabile Lötspitzentemperatur.
ERSA Lötstationen bieten die Möglichkeit der Kalibrierung. Im Zusammenhang mit bleifreien Loten ist dies ein unverzichtbares Merkmal für alle qualitätsbewussten Anwender. Die professionellen ERSA Lötstationen und Handlötwerkzeuge stellen mit jedem einzelnen Detail sicher, dass die Prozesszone für eine langlebige Lötverbindung eingehalten wird. ERSA bietet selbstverständlich Spitzentechnologie in zeitgemäßem bleifreiem Design. Lassen Sie nicht Hand- und Nachlöten zur Achillesferse Ihrer bleifreien Prozesse werden!
