Interflux Lötdraht IF IF4018 bleihaltig, Sn63Pb37

Datenblatt	Interflux Aquasol IF4018 - Sn63Pb37
Artikelnummer	IF4018-15FT
Legierung nach DIN EN 29453	Sn63Pb37
Durchmesser	1.50 mm
Flussmittelanteil	2.5 %
Spulengewicht	500 gr
Flussmittel	DIN 8511 F-SW25 J-STD-004A ORH1 ISO 9454 2.1.2
Schmelzpunkt	183°C
Halogenhaltig	Ja
Klimatest
SIR Test	J-STD-004 IPC-TM-650 2.6.3.3 - bestanden (gereinigt)
Qualitative Korrosion	J-STD-004A IPC-TM-650 2.6.15 - bestanden (gereinigt)
Elektromigration	J-STD-004A IPC-TM-650 2.6.14.1 - bestanden (gereinigt)

Hinweis: Verkauf nur an gewerbliche Anwender

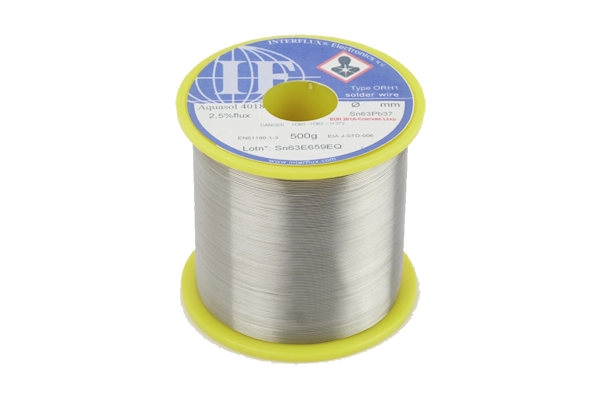

Lötdraht Interflux Aquasol IF4018 SN63PB37

Interflux® Aquasol 4018 ist ein hochaktiver Lötdraht mit wasserlöslichen Rückständen in SnPb und bleifreien Legierungen. Sehr gute Benetzungsfähigkeit auf Oberflächen mit schlechter Lötbarkeit.
Verbelibende Rückstände müssen mit DI-Wasser bei 35°C-45°C (95°F- 114°F) gereinigt werden.
Das Flussmittel entspricht OR H1 nach EN- und IPC-Normen. Der Flussmitelgehalt von  2,5% ist für Lötaufgaben bei normalen Arbeitstemeraturen ausgelegt.

Eigenschaften

Datenblatt	Interflux IF14-14 - Sn60Pb40
Artikelnummer	IF1414-05FR
Legierung nach DIN EN 29453	Sn60Pb40
Durchmesser	0.50 mm
Flussmittelanteil	1.4 %
Spulengewicht	500 gr
Flussmittelrückstände nach	DIN EN 61190-1-3 REL0
Schmelzbereich	193-191°C
Halogenhaltig	Nein

Hinweis: Verkauf nur an gewerbliche Anwender

Verarbeitung

Empfohlene Arbeitstemperatur: 280°C - 360°C.

Einen geregelten Lötkolben mit kurzer Regelzeit und für die Anwendung ausreichender Leistung verwenden. Die richtige Lötspitze wählen, damit die Kontaktfläche zu den zu lötenden Teilen groß ist und der thermischen Widerstand reduziert wird. Die zu lötende Oberflächen gleichzeitig aufheizen.

Den Lötdraht kurz an der Schnittstelle zwischen Lötkolben und zu lötender Oberflächen zuführen. Das flüssige Lot verbessert zusätzlich die Wärmeübertragung. Die korrekte Lötdrahtmenge auf die Lötstelle zuführen. Den direkten Kontakt des Lötdrahtes mit der Lötspitze vermeiden um Flussmittelspritzer und zu schnellen Flussmittelverbrauch zu verhindern.

Interflux® Aquasol 4018 ist ein hochaktiver Lötdraht mit wasserlöslichen Rückständen in SnPb und bleifreien Legierungen. Sehr gute Benetzungsfähigkeit auf Oberflächen mit schlechter Lötbarkeit. Rückstände müssen gereinigt werden.
Rückstände können mit DI-Wasser bei 35°C-45°C (95°F- 114°F) gereinigt werden.
OR H1 nach EN- und IPC-Normen
Flussmittelgehalt: 2,5%

Flussmittelwirkung

Eine hohe Aktivität eines Lötmittels kann für Oberflächen mit schlechter Lötbarkeit erforderlich sein, wie z.B. Messing, ungeschütztes Ni, oxidiertes Ag, Cu, das nicht mikrogeätzt wurde,... oder Oberflächen mit verminderter Lötbarkeit, wie z.B. I-Sn, das zu lange gelagert wurde oder zu viel Wärme ausgesetzt war, Cu-OSP, das vor zu langer Zeit ein bleifreies Reflow-Profil durchlaufen hat,...
Ein Hinweis auf die Aktivität eines Lötprodukts ist seine Klassifizierung. Die gängigste und am meisten akzeptierte Klassifizierung für Lötprodukte ist die IPC.
* L0 ist die niedrigste Aktivierungsklasse und der Standard, sie sollte für alle konventionellen Oberflächen normaler Qualität geeignet sein, die in der Elektronikfertigung verwendet werden.
* L1 ist die niedrigste Aktivierungsklasse, aber mit einem Halogengehalt von bis zu 0,5%. Diese Halogene führen in den meisten Fällen bereits zu einem besseren Ergebnis auf vielen der zuvor genannten Oberflächen mit schlechter oder verschlechterter Lötbarkeit.
Die anderen Aktivierungsklassen sind M0 und M1 sowie H0 und H1. M steht für Mittel und H steht für Hoch. 0 steht für bis zu 500ppm Halogene sowohl für M0 als auch für H0. 1 steht für bis zu 2% Halogene für die Klasse M1 und für H1 sind mehr als 2% Halogene erlaubt.
Lötmittel der Klasse H sind mit Vorsicht zu behandeln, da sie korrosiv sein können und gereinigt werden müssen, vorzugsweise in einem automatisierten Reinigungsverfahren.

Bleihaltige Standard Lotlegierungen

Legierung	Schmelzbereich ° C	Durchmesser mm
Spulengröße*	500 gr	0.35	0.50	0.70	1.00	1.50	2.00
Sn63Pb37	183°C	?	?	?	?	?	?
? auf Lieferbar	? auf Anfrage

*Sonstige Spulenabmessungen auf Anfrage


Durchmesser
mm
