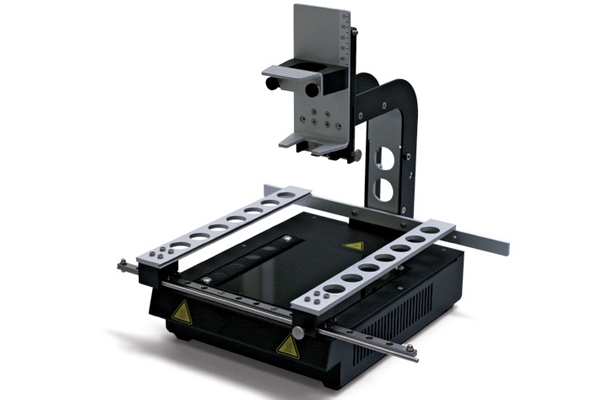

Ersa IRHP100A - Reworkunterstützung mit Infrarot - Highlights
Der Einstieg in die professionelle Baugruppenreparatur
- 800-W-IR-Untenheizung
- Optimale, äquipotentiale Wäreübertragung mit speziellem Infrarotspektrum
- Ansteuerung ünr IR-Remorksystem HR100A
- Ansteuerung über i-CON Lötstationen mit Schnittstelle
- Kontaktloses Vorwärmen von Baugruppen während des bleifreien Handlötens
- Vorwärmen von SMD-Bauelementen
- Aktive Heizfläche 125 x 125 mm
- Reflowlöten einseitig bestückter Platinen
- Aushärten und Trocknen von Pasten, Lacken, Klebern etc.
- Heizplatte über i-CON Stationen mit Schnittstelle in sechs Stufen regelbar
- Gut sichtbare Betriebsanzeige an der Heizplatte
- Benötigt i-CON Regelstation mit Schnittstelle oder Hybrid-Basisistation
IR-Untenheizung HP100A komplett, bestehend aus:
- Werkzeugaufhängung für Hybrid Tool
- Leiterplattenhalterung mit Präzisionsschiene
- Flexpoint TE-Halter
- AccuTC Thermoelement
- USB-Verbindungsleitung
- Steuerleitung zur HP100A
Steuerleitung (Typ 0IRHP100A-14) für den Betrieb an i-CON-Lötstationen mit Schnittstelle
| Daten Ersa IRHP100 | |
| IRHP100A Infrarot-Heizplatte mit Stativ | |
| Nennleistung | 800 W |
| Nennspannung | 230 V AC |
| Abmessungen (B x T x H) | 200 x 260 x 53,5 mm |
| Gewicht | 2.3 kg |
| Infrarotfläche | 125x125 mm |
| Regelung | über HR100 Basisistation oder i-CON-Stationen mit Schnittstelle |
| Stativaufnahme | Hybid-Tool 200W |
| Leiterplattenrahmen | PCB-Abessungen 125x125 mm* *empfohlenes Maximalmaß |
Unsiverselles Ein- und Auslöten von SMDs
Die Infrarot-Heizplatte IRHP100A ermöglicht das unterseitige Vorheizen von Platinen beim manuellen Löten, Entlöten und in der Nacharbeit. Die sichere und leistungsstarke Infrarot-Heiztechnologie bietet enorme Vorteile:
Verwendung mit Hybrid-Tool
* Optimale Wärmebalance zwischen Oben- und Untenstrahler
* Niedrige Betriebstemperaturen im Level unter 250°C-Peak
* Bearbeitung hochmassiger Leiterkarten
Verwendung mit i-Tool oder anderer Lötwerkzuege
* Die Betriebstemperatur der Werkzeuge kann deutlich reduziert werden
* niedrigere Spitzentemperaturen verringern die Gefahr der Beschädigung der Leiterplatten
* die Spitzenstandzeit wird verlängert.
Die Heizplatte kann auch mit der i-CON 1C oder i-CON 2C gesteuert werden
0IRHR100A-13
0PH100PCB-Halter
mit Kurzhub
0IRHP100A-05Hybrid-Tool
Halterung
0IRHP100A-13Vakuumpipette
für Stativmontage
0IRHP100A-06LP-Halter
IR-Heizplatte
0PH100PCB-Halter
mit Kurzhub
0IRHP100A-12Steuerleitung für
IRHR100A
0IRHP100A-14Steuerleitung
i-CON-Schnittstelle
