ERSA Entlötpinzette Chip-Tool

Technische Daten
Lötwerkzeug	0450MDJ
Benennung	Chip Tool
Nennspannung	24 V
Nennleistung (280°C) Nennleistung (350°C)	2x30 Wat 2x20 Watt
Anheizzeit (280°C)	ca. 50 s (Spitzenabhängig)
Anheizleitung	130 Watt
Antistatisch	Ja
Kolbengewicht	ca. 140 gr. Handstück incl. Kabel ca. 50 gr. Handstück
Zuleitung	1.2 m hochflexibel und hitzebeständig
Lötspitzentyp (Kolben)	0452MDLF
passende Lötspitzenserien	0452, 0422
passende Kolbenablage	0A43

DIGITAL 2000 - Lötwerkzeuge

0270BDJ
Lötkolben Micro-Tool


0840CDJ
Lötkolben Power-Tool


0640ADJ
Lötkolben Tech-Tool


0450MDJ
Chip-Tool
SMD Löt- u. Entlötpinzette

0720EDJ
X-Tool
Entlötko

Passende Regelstationen

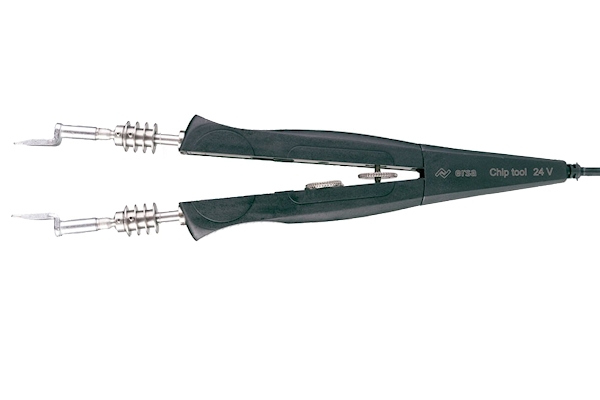

SMD Löt- und Entlötpinzette Chip Tool 0450MDJ

Der ERSA Chip-Tool wurde in Hinsicht auf Ergonomie und Präzision konzipiert. Mit einer grossen Auswahl an SMD-Lötspitzen lassen sich SMD-Chips von der Grösse 0201 bis zum mittelgrossen PLCC sicher und schnell entfernen.

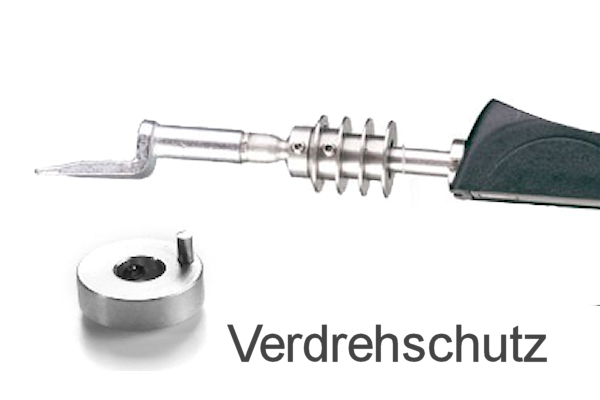

Das Chip Tool wird mit den wärmeoptimierten Spitzen 0452MDLF ausgeliefert. Mit der Form lassen sich alle 2-pol-SMD mit seitlicher Kontaktierung schnell und effizient bearbeiten. Ferner ist als Standard ein Verdrehschutz vorhanden. Alle für Spitzen für die SMD- Löt- und Entlötpinzette lassen sich mit einem Ausrichtring (E045600) versehen. Dieser verfügt über einen Passstift, der in eine Bohrung im Kühlkörper eintaucht. Sind weitere Lötspitzen geplant, empfehlen wir diese mit dem Verdrehschutz auszurüsten. Das spart Zeit beim Spitzenwechsel. Jeder Chip Tool wir mit dem notwendigen Inbusschlüssel ausgeliefert. Dieser befindet sich ab Kopf des Kolbens.


Die SMD Löt- und Entlötpinzette kann auf eine maximale und minimale Öffnungsweite exakt auf die Bauteildimension eingestellt werden. Das optimiert die Handhabung vor allem, wenn hohe Stückzahlen zu bearbeiten sind. Die Finger, Hand und Arm ermüden wesentlich langsamer.


Die unterschiedlichen Formen und Abmessungen der Lötspitzen erfordern eine zusätzliche Sollwertanpassung der gewünschten Arbeitstemperatur. Dazu lässt sich bei der Digital 2000 A-Regelstation (0DIG203A) im Setup eine Kennnummer wählen, die auf Basis einer Spitzentabelle eingestellt wird. Bei einer Regeleinheit aus der i-CONxV ( 0IC113V 0IC223 ) oder i-CON VARIO Serie ( 0ICV203A 0ICV203AP 0ICV403A) steht eine Klartextauswahl auf Basis der Artikelnummer zur Verfügung.


Vorheizung ist der Schlüssel zum Erfolg!

Moderne Leiterplatten bestehen häufig aus mehr als zwei Lagen und enthalten meist zur Schirmung und Kühlung grosse Kupfermassen. Bauteile, die mit diesen Flächen verbunden sind, lassen sich ohne weiteres nicht aus- oder einlöten. Über die geringe Kontaktfläche des Lötpads ist es physikalisch nicht möglich, ausreichend Energie in die Lötstelle einzubringen. Dabei spielt die Leistung des Kolbens nur eine geringe Rolle, da über die geringe Oberfläche kaum Leistung übertragbar ist. Auch ein Irrglaube, eine hohe Temperatur helfe besser, ist nicht richtig. Im Gegenteil verursacht eine extrem hohe Temperatur schnell Schäden, die bestenfalls das Pad komplett ablöst. Schlimmer sind die Folgen, die optisch nicht zu sehen sind. Hingegen sind Vorheiztemperaturen bis zu 190 ;C sind nicht immer notwendig, jedoch durchaus realisierbar. 90 ;C bis 130 ;C kann als Standard betrachtet werden.

In Kombination mit der Heizplatte 0IRHP200 lassen sich mit dem Chip Tool alle SMD-Bauformen, wie grosse PLCCs mit bis zu 84 Anschlüssen, sicher entlöten. Bei Verwendung der spatenförmigen Lötspitzen lassen sich nicht nur SMD-Komponenten entlöten. Auch Pfostenstecker (THT) lassen sich von der Lötseite komplett aufschmelzen und ausziehen. Das verhindert Schäden, die häufig beim Versuch, jedes Lötpad einzeln frei zu saugen, entstehen.
Auch die alten DIL-Bauformen sind leicht auslötbar. Einfach auf der Bestückungsseite mit ausreichend Zinnzugabe alle Kontakte aufschmelzen und den DIL ausziehen. Sind Anschlüsse auf der Lötseite abgebogen, sollten diese zuvor mit dem Lötkolben aufgerichtet werden.

CHIP TOOL = Vielseitigkeit

Ersa Lötstation DIGITAL 2000 A

Die Ersa DIGITAL 2000 A ist eine mikroprozessorgeregelte Lötstation der Spitzenklasse, die sich durch Flexibilität und Multifunktionalität auszeichnet. Sie ist nach MIL-SPEC/ESAStandard antistatisch ausgeführt und für den industriellen Einsatz mit hohem Qualitätsanspruch sowie den Reparatur und Laborbereich konzipiert.

Das Gerät kann alternativ mit unterschiedlichen Löt-/Entlötwerkzeugen betrieben werden. Neben den Universallötkolben POWER TOOL und TECH TOOL können der Feinlötkolben MICRO TOOL und die Entlötpinzette CHIP TOOL angeschlossen werden. Die Werkzeuge werden beim Einstecken automatisch erkannt und das Regelverhalten entsprechend angepasst.

Die Löt- bzw. Entlötspitzen sind hochohmig mit der frontseitig angeordneten Potenzialausgleichsbuchse verbunden. Über nur drei Tasten und einfache Menüführung können die gewünschten Temperaturen, die Temperatureinheit ;C/;F, die Stand-by-Zeit 0 bis 60 Minuten eingestellt werden. Ebenso lassen sich die Tip-Offset- und die Kalibrierfunktion sowie eine Verriegelung über ein dreistelliges Passwort und weitere Funktionen konfigurieren.

Mit Hilfe der Kalibrierfunktion wird die tatsächliche Lötspitzentemperatur mit der am LED-Display angezeigten Temperatur exakt in Übereinstimmung gebracht. Hierzu benötigt man ein geeignetes Lötspitzen-Temperaturmessgerät, z. B. Ersa DTM-Serie.

Die Temperaturregelung der Lötstation Ersa DIGITAL 2000 A erfolgt durch einen digitalen PID-Algorithmus. Dieser ist auf eine sehr genaue und schnelle Temperaturregelung optimiert. Alle anschliessbaren Löt- und Entlötgeräte besitzen durch die im Inneren der Spitzen angeordneten PTC-Heizelemente enorme Leistungsreserven.
