Rework-System HR550XLL - LP bis 600x600 mm

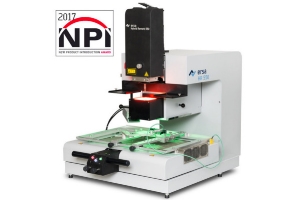

Ersa Hybrid Rework System HR 550XL – Flexibles, leistungsstarkes Hybrid Rework System
- Hocheffiziente 1.800 W Hybrid-Obenheizung
- Großflächige IR-Untenheizung in drei Heizzonen (6.400 W)

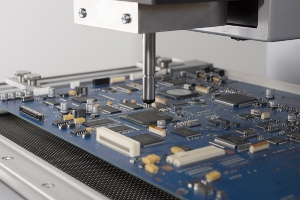

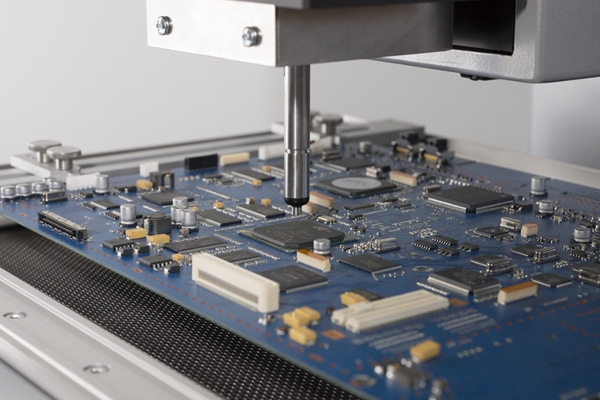

- Integrierte Vakuumpipette für Bauteilentnahme und -platzierung
- Hochgenaue Bauteilplatzierung mit Krafterkennung
- Enhanced Visual Assistant (EVA) - Geführtes Rework!
- Computer unterstützte Bauteilplatzierung
- Leiterplattengröße in mm: bis 600 x 600 mm (+x)
- Bauteilgröße in mm: von 01005 bis 70 x 70 mm
- Prozesssteuerung und -dokumentation über die Bediensoftware HRSoft2
- Geeignet für die Verwendung der Dip&Print Station

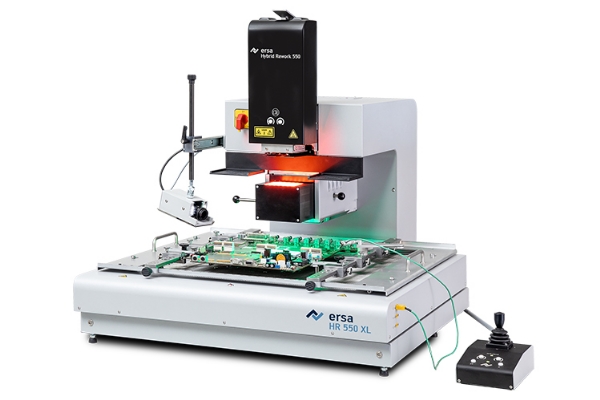

Das Ersa Hybrid Rework System HR 550XL wendet sich an alle Anwender, die höchste Ansprüche an Präzision und Sicherheit beim Rework elektronischer Baugruppen stellen. Das HR 550XL verfügt über ein 1.500 W Hybrid- Hochleistungs-Heizelement, mit dem SMT-Bauteile bis zu einer Größe von 70 x 70 mm aus- und eingelötet werden können.
Die 6.400 W große Infrarot-Untenheizung in drei Zonen gewährleistet eine homogene Erwärmung der gesamten Baugruppe. Berührungslose und kontaktierende Temperaturerfassung am Bauteil, sowie eine optimierte Prozessführung gewährleisten ideale Aus- und Einlötprozesse.
Die Bauteilentnahme und Bauteilplatzierung erfolgt über eine im Heizkopf integrierte, hochgenaue Vakuumpipette. Der austauschbare Heizkopf und die Vakuumpipette werden von je einem Schrittmotor angesteuert. Ein integrierter Kraftsensor erkennt den Kontakt zu Bauteil und Platine.
Für den Anwender besonders erfreulich sind die ergonomisch günstige Anordnung der Bedienelemente und die computergestützte Bauteilausrichtung anhand kontrastreicher, hochauflösender Kamerabilder. Das HR 550 ist für die Nutzung der Ersa Dip & Print Station vorbereitet. Die Bedienung des Systems erfolgt über eine neu entwickelte Bediensoftware und ergonomisch angeordnete Bedienelemente am Gerät.
| Abmessungen (B x T x H) in mm | 755 x 930 x 545/747 |
| Gewicht in kg | 102 kg inklusive Bedienteil |
| Ausführung antistatisch (j/n) | ja |
| Nennleistung in W | 8.200 |
| Nennspannung in V AC | 3x 400 VAC, 50-60 Hz, 16 A |
| Oberheizung | Hybridstrahler 900 W Infrarot + 900 W Heißluft, 70 x 70 mm |
| Untenheizung | IR-Strahler (8 x 800W), 530 x 530 mm |
| Messkanäle | 3x K-Typ, 1 x IRS |
| Positionslaser | Klasse II |
| Leiterplattengröße in mm | bis 600 x 680 mm (+x) |
| Bauteilgröße in mm | von 0,5 x 0,5 bis 70 x 70 mm |
| Arbeitstiefe | 349 mm |
| Arbeitsabstand (typisch) | 30-60 mm zu Oberheizung, 35 mm zu Untenheizung |
| Platzierkamera oben | 5 MP GigE Farbkamera, 70 x 70 mm (Weitwinkel), 25 x 33 mm (Tele) |
| Druckluftanschluss | 6-10 bar (ölfrei), ¼ Zoll Schnellkupplung |
| Prüfzeichen | CE |
| Bediensoftware | HRSoft 2 - geeignet für Windows 8 und Windows 10 |
| Option | Reflow Prozess Kamera: 10 MP, CMOS GigE Farbkamera, 25 mm Brennweite, Beleuchtung 2x LED, regelbar; Bauteilrotation sowie x/y-Verstellung motorisch, Tip-Betrieb mit Auflösung kleiner 20 µm |
