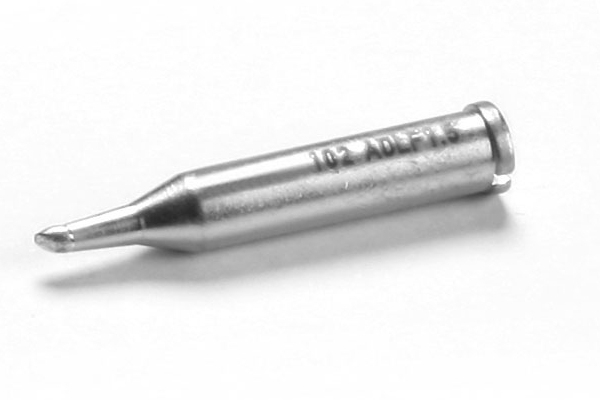

ERSADUR LF-Lötspitze, angeschrägt 1.5 mm ø

Technische Daten Lötspitze 0102ADLF15
Art. Nr.	0102ADLF15/SB
Beschichtung	ERSADUR
Lötspitzenform	angeschrägt
Spitzenmaß Durchmesser/Breite	1,5 mm
Innendurchmesser (Schaft)	3,5 mm
Außendurchmesser (Schaft)	5,2 mm
Gesamtlänge	30,5 mm
Gewicht	4 gr

Ersa-Shop.de empfiehlt folgendes Zubehör

Passende Lötkolben


Lötspitzen - Entscheidend für erfolgreiches Löten

Die Lötspitze ist das Herzstück des Lötkolbens und verantwortlich für den Wärmefluss vom Heizelement über das Lot zur Lötstelle. Je nach Kolben und Lötaufgabe stehen unterschiedlichste Spitzenarten zur Verfügung. Voraussetzungen für eine gute Lötung sind die richtige Spitzenform, perfekte Wärmeleitung, makellose Beschaffenheit und zuverlässige Beständigkeit.

ERSADUR-Lötspitzen sind für Dauerbetrieb geschaffen. In einem speziellen, von Ersa entwickelten Verfahren werden sie auf galvanischem Weg mit einer Eisenschicht plattiert und durch eine zusätzliche Chromschicht vor Korrosion und Oxidation geschützt. Perfekter Wärmetransfer schützt den Heizkörper des Lötkolbens vor Überlastung und vorzeitigem Verschleiß. Für die vielfältigen Anforderungen bietet Ersa ein umfassendes Programm an Löt- und Entlötspitzen aus eigener Herstellung.

Im Handlötbereich legen die Anwender sehr großen Wert auf lange Spitzenstandzeiten bei kontinuierlich guten Lötergebnissen. Lötspitzen, die aufgrund starker Oxidation das Lot nur langsam schmelzen, beeinträchtigen die Produktivität
erheblich. Die Lötspitze muss gepflegt werden, um einen effizienten Prozess zu gewährleisten. Die neue Trockenreinigung bringt wesentliche Vorteile. Die Lötspitzen werden nicht schlagartig abgekühlt, und es entstehen keine Verunreinigungen durch verschmutzte Schwämme. Durch die leicht abrasive Wirkung der speziellen Metallwolle lassen sich bei der Trockenreinigung die angelagerten passiven Schichten gut entfernen. Die Lebensdauer der Lötspitzen wird dadurch beim bleifreien Handlöten deutlich verlängert.

Fachgerechte Lötspitzenpflege

Das sollten Sie wissen:

• Die Lötspitze oxidiert oder wird schwarz, wenn sie über einen langen Zeitraum beheizt wird. Eine oxidierte Lötspitze lässt sich nicht mehr richtig mit Lot benetzen, oder sie kann das Lot nicht mehr richtig schmelzen.
• Je höher die Betriebstemperatur der Lötspitze liegt, desto schneller oxidiert sie, und ihre Standzeit verkürzt sich.
• Lötspitzen oxidieren sehr schnell an der Lötbahn, wenn die Spitzen ohne Lot betrieben werden.
• Übermäßiger mechanischer Druck während des Lötens beeinträchtigt die Spitzenstandzeit.
• Bleifreies Handlöten erfordert keine höheren Prozesstemperaturen, jedoch löst sich das Eisen der aktiven Lötfläche schneller. Dies reduziert die Standzeit.

Das sollten Sie berücksichtigen:

•  Handlötemperaturen bewegen sich im Bereich von 260 - 350°C. Höhere Temperaturen sind nur durch erforderlich, sofern Anwendungen oder zeitkritische Applikationen vorliegen.
• Die geringst mögliche Löttemperatur schont die Lötspitzen, das Board und die Komponenten. Lot und Flussmittel werden nicht "verbrannt"
• Lötkolben, die automatisch auf eine Stand-By-Temperatur regeln, schonen die Lötspitzen.
• Nach dem Reinigungsvorgang neues Lot an die Spitze geben, damit die aktive Lötbahn vor Luftsauerstoff geschützt ist



Fachgerechte Pflege:

1. Dippen Sie die Lötspitze bei Beginn Ihrer Lötungen in den Trockenreiniger. Dippen! Nicht putzen!
2. Benetzen Sie die Spitze mit frischem Lot und führen dann die Arbeiten aus.
3. Nach einer Reinigung mit dem feuchten (NICHT NASS) Schwamm sollte sofort frisches Lot zugeführt werden.
4. Eine Reinigung während der Lötungen ist nur erforderlich, wenn sich zu viel Lot an der Spitze befindet, oder überschüssiges Lot vom Lötpunkt mit der Spitze aufgenommen werden soll.
5. Benetzen Sie die Lötspitze immer mit frischem Lot bevor Sie den Lötkolben im Werkzeughalter ablegen.
6. Arbeiten Sie immer mit der kleinsten möglichen Temperatur.
7. Schalten Sie den Kolben, wenn er nicht benötigt wird, gegebenenfalls in den Stand-by-Modus oder schalten Sie ihn ganz aus.
8. Drücken Sie beim Löten nicht zu fest auf.
9. Oxidierungen an Lötspitzen sind leicht zu entfernen, wenn sie frühzeitig festgestellt werden. Dies trägt wesentlich zu einer höheren Spitzenstandzeit bei.
10. Das Reinigen oder Reaktivieren von oxidierten Lötspitzen erfolgt in vier Schritten:

• Reinigung mit einem feuchten Schwamm
• Reinigung mit einer Drahtbürste
• Reinigung mittels eines chemischen Spitzenreaktivators
• Verzinnen der Lötspitze mit einem Lötdraht mit Flussmittelseele
