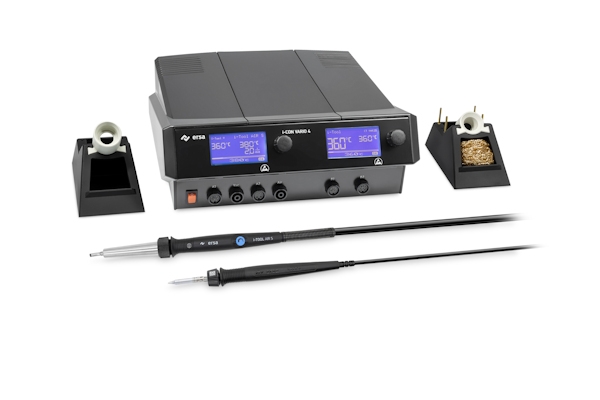

Ersa i-Con VARIO 4 AI MK2 - mit Heißluftlöt- und Feinlötkolben
- Löt- und Entlötstation zum Anschluss und gleichzeitigen Betrieb des Heißluftkolbens i-TOOL AIR S und maximal drei weiteren Werkzeugen
- Intelligentes Power Management zur dynamischen Leistungsverteilung
- Extrem leise Luftversorgung für i-TOOL AIR S
- Feinlötkolben i-Tool 0105CDJ mit 1.6 mm meißelförmiger Lötspitze 0142CDLF16
- Einfache Handhabung durch intuitive One-Touch-Bedienung und das große Multifunktionsdisplay
- Verschiedene Löt- und Entlötwerkzeuge anschließbar
- Integrierte Schnittstelle zu Lötrauchabsaugung, Heizplatte und PC
- Software-Updates via Micro-SD-Karte
- ESD-sichere Ausführung
- Optional anschließbare i-CON VARIO-Werkzeuge: i-Tool-HIGH POWER, Chip-Tool VARIO, X-Tool VARIO
- Anschließbare DIGITAL 2000-Werkzeuge: Power-Tool
- Regelstation 0ICV4035A
- Heißluftlötkolben i-Tool AIR S 0470ERJ mit Heißluftspitze 0472ER
- Ablageständer 0A55
- Feinlötkolben i-Tool 0105CDJ mit 1.6 mm meißelförmiger Lötspitze 0142CDLF16
- Ablageständer 0A59 mit Trockenschwamm 0008M aus Metallwolle
| Technische Daten Ersa i-Con VARIO 4A | |
| Artikelnummer | 0ICV4005AI |
| Daten Regeleinheit i-Con VARIO 4 (0ICV4035A) | |
| Regelungsart | 4 Kanäle mit i-TRONIC-Regelung |
| antistatisch | Ja |
| Nennspannung | 230 V |
| Sekundärspannung | 24 V |
| Leistung Regelstation | 360 W |
| Leistung Standby | 52 W |
| Volumenstrom | 2-20 l/min |
| Vakuum | max. 700 mBar |
| Temperaturbereich | 050 °C - 550 °C i-Tool AIR S
150 °C - 450 °C andere Lötwerkzeuge
|
| Standby | Ja |
| Verriegelung | Ja |
| Kalibrierung | Ja |
| ROHS | RoHS-konform |
| Daten Lötkolben i-Tool AIR S 0470ERJ | |
| Nennspannung | 24 V |
| Nennleistung | 150 W |
| Temperaturbereich | 150 °C - 450 °C |
| Düsentyp | 0472ER |
| Düsenserie | ERSA-Lötspitzenserie 0472 |
| Kolbenablage | Ablageständer 0A55 |
| Daten Lötkolben i-Tool 0105CDJ | |
| Nennspannung | 24 V |
| Nennleistung | 150 W |
| Temperaturbereich | 150 °C - 450 °C |
| Lötspitze | 0142CDLF16 |
| Spitzenserie | ERSA-Lötspitzenserie 0142 |
| Kolbenablage | Ablageständer 0A59 |
Ersa i-CON VARIO - verwendbare Lötwerkeuge |
|
 |
0470ERJ Heissluftkolben i-Tool AIR S nur in Verbindung 0ICV4035A |
 |
0105CDJ Lötkolben i-Tool 150 Watt Feinlötkolbe |
|
0240CDJ Lötkolben i-Too HIGH POWER 250 Watt Hochleistungskolben |
 |
0460MDJ Chip-Tool Vario 2 x 40 Watt Feine SMD Löt- u. Entlötpinzette |
 |
0450MDJ Chip-Tool 2 x 20 Watt Vielseitige SMD Löt- u. Entlötpinzett |
 |
0740EDJ X-Tool Vario nur in Verbindung 0ICV4035A 150 Watt Entlötkolben |
| Ersa i-CON VARIO 4 MK2 - Variantenübersicht | |
 |
0ICV4005AI i-CON VARIO 4 mit i-Tool AIR S, i-Tool |
 |
0ICV4005AIC i-CON VARIO 4 mit i-Tool AIR S und i-Tool und Chip-Tool VARIO |
 |
0ICV4005AICXV i-CON VARIO 4 mit i-Tool AIR S, i-Tool, Chip-Tool VARIO und X-Tool VARIO |
 |
0ICV4035A i-CON VARIO 4 Regeleinheit mit Vakuum- und Lufterzeugung |
Ersa i-CON VARIO 4 MK2

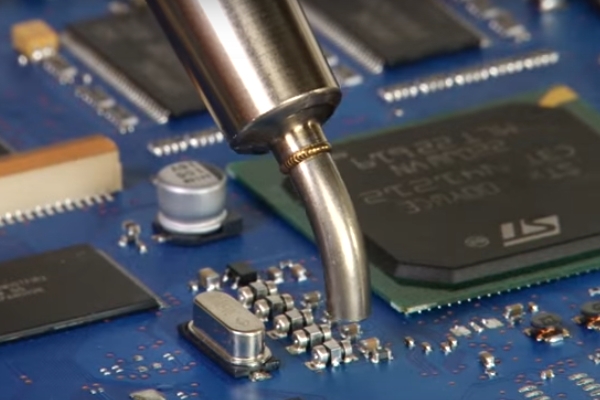

Die Mehrkanal Löt- und Entlötstation i-CON VARIO 4 MK2 stellt dem professionellen Lötanwender vier gleichzeitig nutzbare Kanäle für Lötwerkzeuge zur Verfügung. Parallel zu dem neuen, ergonomischen Heißluftkolben i-TOOL AIR S (200 W) kann der 150 W starke Entlötkolben X-Tool VARIO genutzt werden.
Mit dem Feinlötkolben i-TOOL steht ein leistungsstarker Lötkolben für den SMD und THT-Bereich zur Verfügung. Mit 150 Watt Leistung auch ein perfektes Lötwerkzeug zur Verarbeitung hochmassiger Anwendungen. Weltweit einmalig - Der Lötkolben kann für selektive Lötaufgaben i-Solder-Pot's betreiben. Damit stehen geregelte Kleinlötbäder zur Verfügung. Hochpolige THT-Steckverbinder im Niedertemperaturbereich (280°) entlöten stellt kein Problem mehr dar.

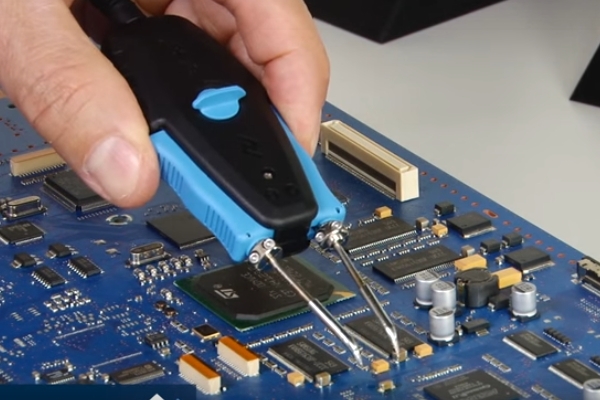

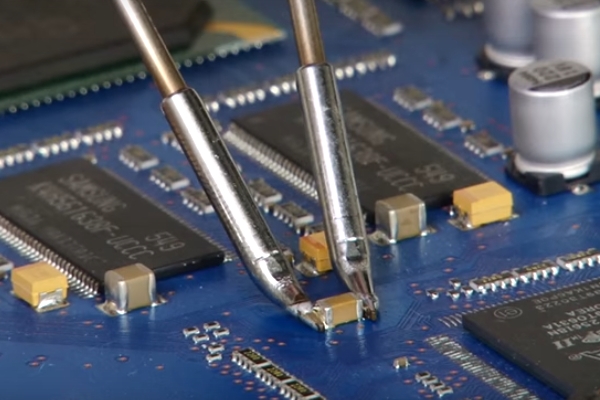

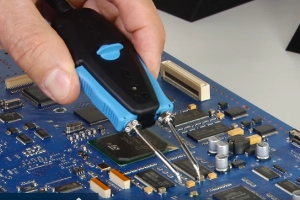

Der Chip-Tool VARIO bietet für den SMD-Bereich mit 2x40 Watt Leistung ein ideales Werkzeug, um kleine Komponenten mittels Kontaktwärme aus- und einlöten zu können. Bei höheren Polzahlen verfügen wir über den universelleren Chip-Tool 2x20 Watt mit seinen Flächen- und Winkellötspitzen, um Bauelemente mittels Kontaktwärme entlöten zu können.
Ferner rundet der optionale Hochleistungskolben i-Tool HP die Anwendungsmöglichkeiten im High Power Bereich ab. Mit 250 Watt ein Tool für die "fetten Teile". Zusätzlich sind weitere Ersa Lötwerkzeuge aus der Digital 2000-Reihe nutzbar. Diese alt bewährten Werkzeuge sind bei dieser Station nicht über, sondern können weiter eingesetzt werden.

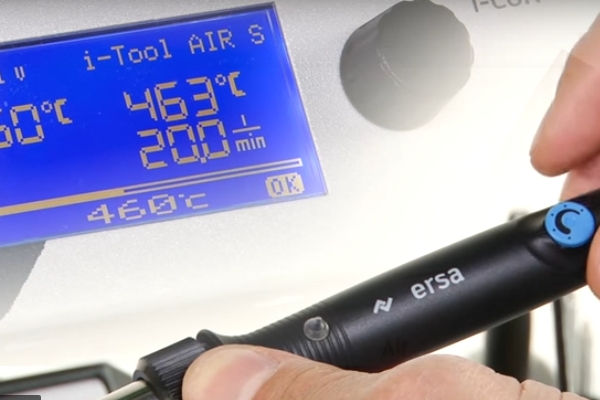

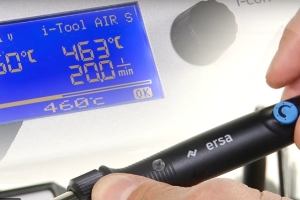

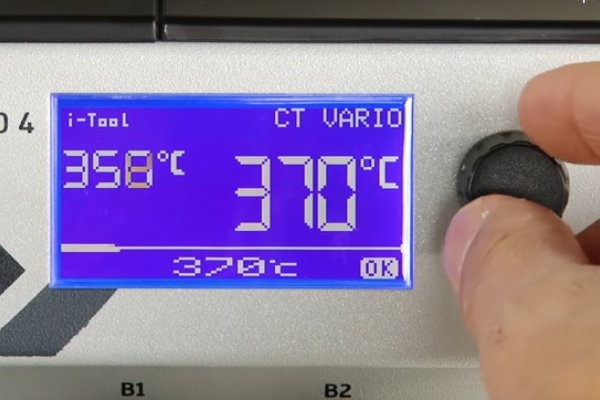

Die kompakte, ESD-sichere Versorgungseinheit bietet, wie in der i-CON-Familie üblich, gewohnt einfache und übersichtliche Bedienbarkeit. Jedem Kanal steht eine eigene unabhängige Regelung zur Verfügung. Der Anschluss A1 ist für den Heißluftkolben AIR TOOL S vorgesehen, kann jedoch über einen Adapter auch mit anderen Werkzeugen belegt werden. Der Platz A2 wird wegen des Vakuumanschlusses in der Regel mit dem X-TOOL VARIO belegt, kann aber auch die weiteren Werkzeuge betreiben. Ersa übliche Parametrierungen wie Energielevel, Prozessfernster-Alarm oder Standby-Funktion sind bequem über das Display mit dem i-OP-Button bedien- und einstellbar
Schnittstellen zu Ersa Lötrauchabsaugungen und Vorheizplatten sind, wie bei der i-CON VARIO 2, der i-CON2V0C oder i-CON1A0C ebenso selbstverständlich, wie die einfache und sichere Konfiguration der Station über eine Micro-SD-Speicherkarte. Produkterweiterungen können somit bei diesen Stationen zukunftssicher erweitert werden.
- Regelstation 0ICV4035A
- Heißluftlötkolben i-Tool AIR S 0470ERJ mit Heißluftspitze 0472ER
- Ablageständer 0A55
- Feinlötkolben i-Tool 0105CDJ mit 1.6 mm meißelförmiger Lötspitze 0142CDLF16
- Ablageständer 0A59 mit Trockenschwamm 0008M aus Metallwolle
- Heißluftlötkolben i-Tool AIR S 0470ERJ
- Entlötkolben X-Tool VARIO 0740EDJ
- Löt- u. Entlötpinzette Chip-Tool VARIO 0460MDJ
- Feinlötkolben i-Tool 0105CDJ
- Leistungslötkolben i-Tool HP 0240CDJ
- Anschlussmöglichkeiten für folgende externe Systeme über D-SUB9
- Lötrauchabsaugung Easy Arm 1 0CA10-001
- Lötrauchabsaugung Easy Arm 2 0CA10-002
- Leiterkartenheizplatte 0IRHP100A-03
- Roboter, SPS & PC's via offenen seriellen Protokoll
