ERSA I-CON VARIO 4 MK2 /230V AIC - 500 W



Technische Daten Ersa i-Con VARIO 4 A
Artikelnummer	0ICV4005AICXV
Daten Regeleinheit i-Con VARIO 4 (0ICV4035A)
Regelungsart	4 Kanäle mit i-TRONIC-Regelung
antistatisch	Ja
Nennspannung	230 V
Sekundärspannung	24 V
Leistung Regelstation	360 W
Leistung Standby	52 W
Volumenstrom	2-20 l/min
Vakuum	Nein
Temperaturbereich	050 °C - 550 °C i-Tool AIR S 150 °C - 450 °C andere Lötwerkzeuge
Standby	Ja
Verriegelung	Ja
Kalibrierung	Ja
ROHS	RoHS-konform
Daten Lötkolben i-Tool AIR S 0470ERJ
Nennspannung	24 V
Nennleistung	150 W
Temperaturbereich	150 ;C - 450 ;C
Düsentyp	0472ER
Düsenserie	ERSA-Lötspitzenserie 0472
Kolbenablage	Ablageständer 0A55
Daten Lötkolben i-Tool  0105CDJ
Nennspannung	24 V
Nennleistung	150 W
Temperaturbereich	150 °C - 450 °C
Lötspitze	0142CDLF16
Spitzenserie	ERSA-Lötspitzenserie 0142
Kolbenablage	Ablageständer 0A59
Daten Lötkolben i-Tool  0460MDJ
Nennspannung	24 V
Nennleistung	2 x 40 W
Temperaturbereich	150 °C - 450 °C
Lötspitze	0462MDLF007
Spitzenserie	ERSA-Lötspitzenserie 0462
Kolbenablage	Ablageständer 0A54
Daten Lötkolben x-Tool Vario 0740EDJ
Leistung	150 W
Temperaturbereich	150 ;C - 450 ;C
Anheizzeit	ca. 9 sec. / je nach Entlötspitze
Lötspitzentyp	0742ED1225H
Kolbenablage	Ablageständer 0A56

Ersa i-CON VARIO - verwendbare Lötwerkeuge
	0470ERJ Heissluftkolben i-Tool AIR S nur in Verbindung 0ICV4035A
	0105CDJ Lötkolben i-Tool 150 Watt Feinlötkolbe
	0240CDJ Lötkolben i-Too HIGH POWER 250 Watt Hochleistungskolben
	0460MDJ Chip-Tool Vario 2 x 40 Watt Feine SMD Löt- u. Entlötpinzette
	0450MDJ Chip-Tool 2 x 20 Watt Vielseitige SMD Löt- u. Entlötpinzett
	0740EDJ X-Tool Vario nur in Verbindung 0ICV4035A

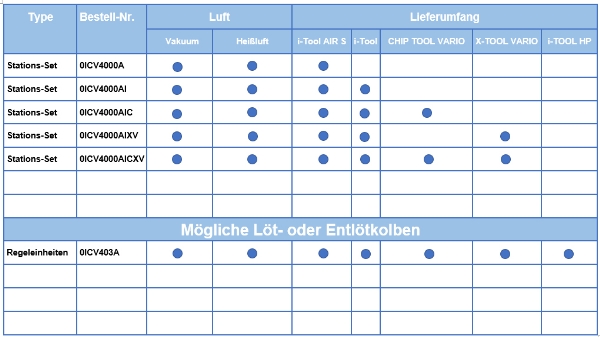

Ersa i-CON VARIO 4 MK2 - Variantenübersicht
	0ICV4005AI i-CON VARIO 4 mit i-Tool AIR S, i-Tool
	0ICV4005AIC i-CON VARIO 4 mit i-Tool AIR S und i-Tool und Chip-Tool VARIO
	0ICV4005AICXV i-CON VARIO 4 mit i-Tool AIR S, i-Tool, Chip-Tool VARIO und X-Tool VARIO
	0ICV4035A i-CON VARIO 4 Regeleinheit mit Vakuum- und Lufterzeugung



Ersa-Shop - Empfehlung Zubehör
	0ICV207 VARIO-Tool Adapter
	E074600 i-CON VARIO 2 mit i-Tool AIR S und Chip-Tool VARIO

Ersa i-CON VARIO 4 AICXV MK2

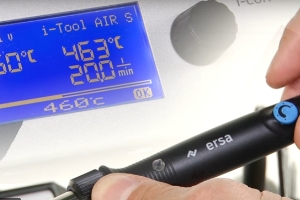

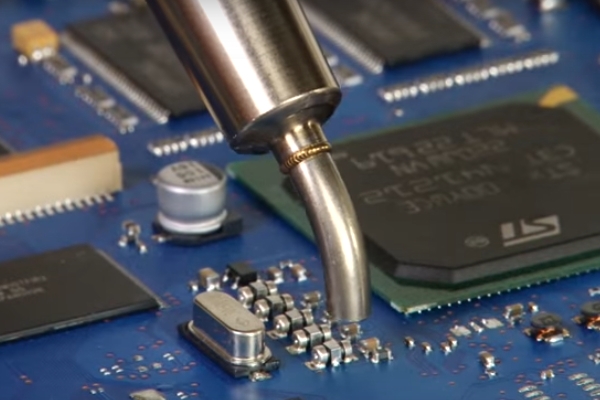

Die Mehrkanal Löt- und Entlötstation i-CON VARIO 4 AICXV MK2 stellt dem professionellen Lötanwender vier gleichzeitig nutzbare Kanäle für Lötwerkzeuge zur Verfügung. Parallel zu dem neuen, ergonomischen Heißluftkolben i-TOOL AIR S (200 W) kann der 150 W starke Entlötkolben X-Tool VARIO genutzt werden.

Mit dem Feinlötkolben i-TOOL steht ein leistungsstarker Lötkolben für den SMD und THT-Bereich zur Verfügung. Mit 150 Watt Leistung auch ein perfektes Lötwerkzeug zur Verarbeitung hochmassiger Anwendungen. Weltweit einmalig - Der Lötkolben kann für selektive Lötaufgaben i-Solder-Pot's betreiben. Damit stehen geregelte Kleinlötbäder zur Verfügung. Hochpolige THT-Steckverbinder im Niedertemperaturbereich (280°) entlöten stellt kein Problem mehr dar.

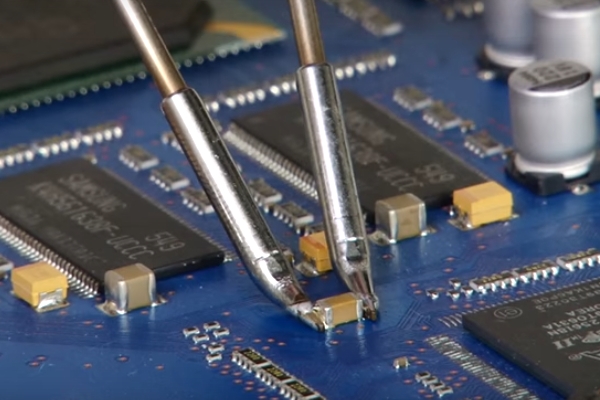

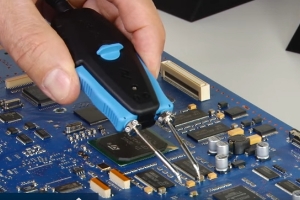

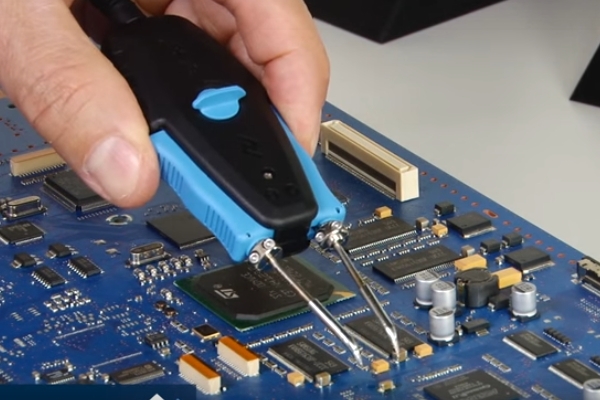

Der Chip-Tool VARIO bietet für den SMD-Bereich mit 2x40 Watt Leistung ein ideales Werkzeug, um kleine Komponenten mittels Kontaktwärme aus- und einlöten zu können. Bei höheren Polzahlen verfügen wir über den universelleren Chip-Tool 2x20 Watt mit seinen Flächen- und Winkellötspitzen, um Bauelemente mittels Kontaktwärme entlöten zu können.

Ferner rundet der optionale Hochleistungskolben i-Tool HP die Anwendungsmöglichkeiten im High Power Bereich ab. Mit 250 Watt ein Tool für die "fetten Teile". Zusätzlich sind weitere Ersa Lötwerkzeuge aus der Digital 2000-Reihe nutzbar. Diese alt bewährten Werkzeuge sind bei dieser Station nicht über, sondern können weiter eingesetzt werden.

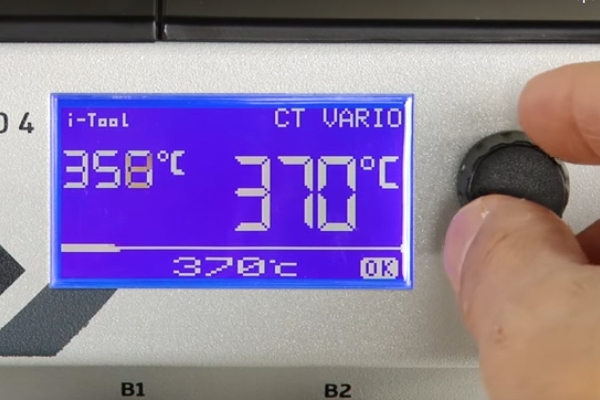

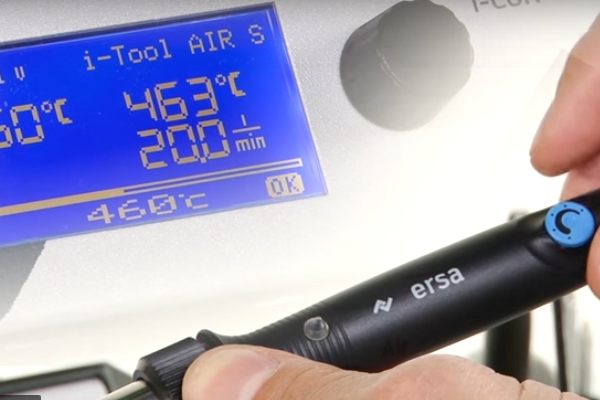

Die kompakte, ESD-sichere Versorgungseinheit bietet, wie in der i-CON-Familie üblich, gewohnt einfache und übersichtliche Bedienbarkeit. Jedem Kanal steht eine eigene unabhängige Regelung zur Verfügung. Der Anschluss A1 ist für den Heißluftkolben AIR TOOL S vorgesehen, kann jedoch über einen Adapter auch mit anderen Werkzeugen belegt werden. Der Platz A2 wird wegen des Vakuumanschlusses in der Regel mit dem X-TOOL VARIO belegt, kann aber auch die weiteren Werkzeuge betreiben. Ersa übliche Parametrierungen wie Energielevel, Prozessfernster-Alarm oder Standby-Funktion sind bequem über das Display mit dem i-OP-Button bedien- und einstellbar

Schnittstellen zu Ersa Lötrauchabsaugungen und Vorheizplatten sind, wie bei der i-CON VARIO 2, der i-CON2V0C oder i-CON1A0C ebenso selbstverständlich, wie die einfache und sichere Konfiguration der Station über eine Micro-SD-Speicherkarte. Produkterweiterungen können somit bei diesen Stationen zukunftssicher erweitert werden.

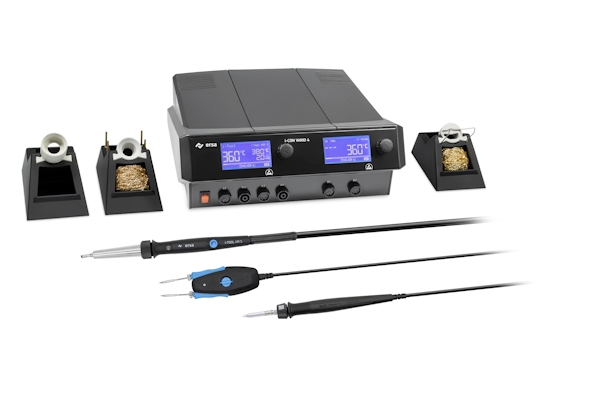

Lieferumfang Lötstation i-Con VARIO 4 (0ICV4000AICX)

• Regelstation 0ICV4035A
• Heißluftlötkolben i-Tool AIR S 0470ERJ mit Heißluftspitze 0472ER
• Ablageständer 0A55
• Feinlötkolben i-Tool 0105CDJ mit 1.6 mm meißelförmiger Lötspitze 0142CDLF16
• Ablageständer 0A59 mit Trockenschwamm 0008M aus Metallwolle
• Feinlötkolben Chip-Tool VARIO 0460MDJ mit 1.6 mm meisselförmiger Lötspitze 0462MDLF007
• Ablageständer 0A54 mit Trockenschwamm 0008M aus Metallwolle

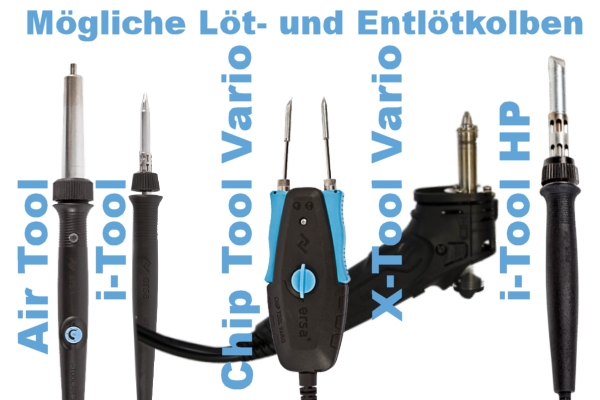

Lötwerkzeuge, die an dieser Regelstation betrieben werden können:

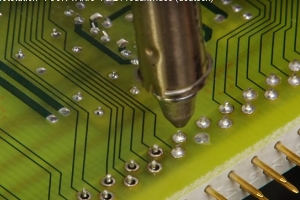

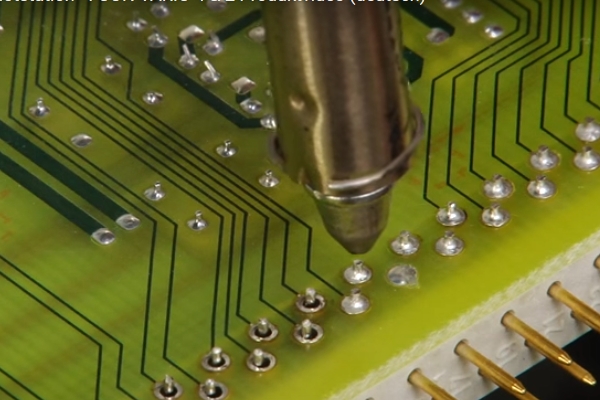

• Entlötkolben X-Tool VARIO 0740EDJ
• Löt- u. Entlötpinzette Chip-Tool VARIO 0460MDJ
• Feinlötkolben i-Tool 0105CDJ
• Leistungslötkolben i-Tool HP 0240CDJ

Optional können zusätzlich folgende Werkezeuge aus der Digital 2000-Serie angeschlossen werden:

• Lötkolben Power-Tool 0840CDJ
•

Anschlussmöglichkeiten für folgende externe Systeme über D-SUB9

• Lötrauchabsaugung Easy Arm 1 0CA10-001
• Lötrauchabsaugung Easy Arm 2 0CA10-002
• Leiterkartenheizplatte 0IRHP100A-03
• Roboter, SPS & PC;s via offenen seriellen Protokoll
